海康防爆門禁管理系統
解決案

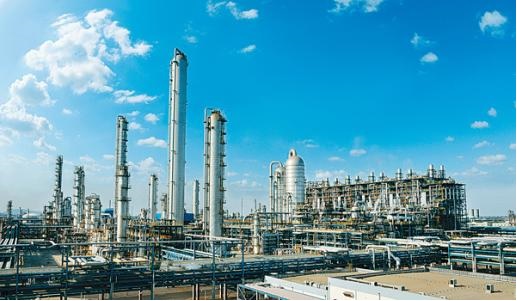

文本框: 適用于所有：石油化工及可燃粉塵環境
目 錄
第7章 附錄 防爆門禁主要產品介紹................................................................................ 25
7.8井田防爆出門開關................................................................................................... 32
第8章 附錄 安裝事項............................................................................................... 25
8.3防爆門禁安裝專用防爆工具..................................................................................... 38
井田部分工程案例........................................................................................................ 39
第1章 概述
井田防爆門禁系統有海康門禁控制器和海康門禁管理軟件，及安裝在危險區的井田JT-EXIICT6/A防爆門禁讀卡器和井田JT-3600防爆電磁鎖防爆出門開關組成，海康門禁控制器和井田防爆安全柵及電源裝載危險區的防爆箱內，防爆箱內可選配UPS電源，在整個系統出現意外故障斷電的狀態下任然能繼續正常工作，人員進出不受影響，且所有的進出記錄均保存在防爆箱內的門禁控制器內。
井田防爆門禁系統內防爆門禁讀卡器，防爆門禁電磁鎖，防爆箱均的設計符合國家標準GB3836.1-2010【爆炸性環境 第1部分 設備 通用要求】和GB3836.4-2010【爆炸性環境 第4部分 由本質安全型 “i”保護的設備】中的有關規定。產品經國家指定的防爆產品檢測機構檢定合格
防爆門禁管理系統是通過對危險區內人員的出入狀況、活動范圍等各種活動進行規范和管理的綜合應用系統。該系統擁有注冊用戶所有工作人員的基本資料、日常工作的出入等相關信息，可以給石油化工企業提供真實、詳細的統計資料。同時防爆門禁管理系統建設也為石油化工危險區提高管理水平、體現管理科學化、人性化的運作管理提供了必要基礎和條件。
本方案設計的防爆門禁管理系統，它是在企業局域網的支持下，以卡片為應用核心而建立的數字化應用管理平臺。通過一張防爆門禁系統管理端發放的卡片取代內部人員和臨時人員出入的身份卡（工作證卡）、出入口（門禁）通行卡。通過構建一個統一的門禁管理系統管理平臺，實現防爆門禁系統管理端發卡、卡管理和授權統一，完善防爆門禁管理系統的應用管理，進而實現防爆門禁系統的智能化及規范化管理，最終實現防爆門禁系統管理的核心目標：對防爆門禁系統的所有人員進行科學化、人性化的管理。
第2章 需求分析
2.1：防爆門禁系統采用以太網架構TCP/IP通訊，連接危險區的防爆門禁控制器，井田防爆讀卡器采集用戶數據通過防爆門禁控制器來控制井田防爆電磁鎖開啟，內部出門配合防爆出門開關使用。本防爆門禁系統結合非接觸式IC卡及計算機網絡技術，以一張多功能非接觸式IC卡承擔起身份識別、門禁通行等管理職能，通過在眾多大規模、多任務、復雜網絡結構、高使用頻度的案例中的成功應用積累，使本系統在通用性、穩定性以及需求和功能的擴展性等方面均勝人一籌。
2.2：井田防爆門禁系統防爆等級：
井田防爆門禁系統防爆標志：EX ia IIC T6 Ga / Ex ibD 21 T80
井田iict6防爆門禁系統適用于爆炸性氣體環境0區、1區、2區危險場所；
井田氣體防爆門禁系統適用于IIA、IIB、IIC級爆炸性氣體環境；
井田粉塵防爆門禁系統適用于可燃性粉塵環境21區、22區；
井田可燃電粉防爆門禁系統適用于溫度組別為T1—T6的環境；
2.3：海康門禁控制器S-K2601/02/04門禁主機可完全滿足項目對門禁系統的技術要求，具體如下：
Ø 滿足采用非接觸式Mifare1型智能卡片卡的要求。
Ø 滿足支持生物識別功能（如指紋、指靜脈、人臉識別）的設備的接入 ，并能通過生物識別認證開門。
Ø 同一張卡可用于門禁及出入口控制，也可用于考勤、消費、巡更、停車（近距離刷卡）、訪客管理、會議簽到等功能。
Ø 系統采用同一數據庫和統一管理平臺，充分保證使用的便捷性。所有智能卡在管理中心授權（發卡、掛失）后，無須再到各子系統進行任何授權。
Ø 系統運行的平臺及各應用軟件模塊完整、成熟，系統軟件支持B/S和C/S結構，便于系統多子系統集成和網絡查詢。
Ø 系統操作平臺MicroSoft Windows 2003/2008 Srever，系統數據庫采用大型數據庫PostgreSQL。
Ø 系統具有配套的獨立發卡系統，系統管理中心，可以完成IC卡的制作、發行和授權。系統設置多個分權管理端，分配相應工作通過授權操作。
Ø 系統具有標準、方便的軟硬件平臺接口，能夠實現與其它系統的集成和聯動。系統采用可視化圖形界面及開發應用運行平臺，便于操作和二次開發。如OPC、SDK、Web SERVICES。
Ø 系統支持電子地圖功能，可以在電子地圖上實現日常的管理操作；
Ø 系統的相關數據通過數據接口，進行統一監控和管理。
Ø 可以與視頻聯動，實現刷卡視頻抓拍圖片或視頻錄像等功能。
Ø 可以與報警、消防等安保系統實現聯動控制，在緊急情況下打開或關閉相關通道或門禁點。
Ø 技術需求交流。
Ø 項目相關資料。
Ø GB3836.1—2000 爆炸性氣體環境用電氣設備第1部分：通用要求
Ø GB3836.4—4000 爆炸性氣體環境用電氣設備第4部分：本質安全型“i”
Ø GB4208—1993 外殼防護等級（IP代碼）
Ø GB3836.2—2000 爆炸性氣體環境用電氣設備第2部分：隔爆型“ d”
Ø GB3836.3—2000 爆炸性氣體環境用電氣設備第3部分：增安型“e”
Ø GB0111—1988 利用隨機數骰子進行隨機抽樣的方法
Ø GB 9969.1—88 工業產品使用說明書總則
Ø 國際標準ISO/IEC 11801
Ø 國家信息產業部YD/T926—2001標準
Ø 建筑與建筑群綜合布線系統工程設計規范GB50311—2000
Ø 建筑與建筑群綜合布線系統工程驗收規范GB50312—2000
Ø 工業企業通信接地設計規范GBJ79—85
Ø 中國電氣裝置安裝工程施工及驗收規范GBJ232—82
Ø 以太網10Base—T標準IEEE802.3
Ø 快速以太網100Base—TX標準IEEE802.3u
Ø 智能建筑設計標準（DBJ08-47-95）
Ø 工業電視系統工程設計規范（GBJ115-87）
Ø 安全防范工程程序與要求（GA/T75-94）
Ø 安全、先進、實用、可靠、經濟
Ø 系統冗余、易于擴展、便于維護
根據石油化工企業的實際需求，結合當前防爆門禁行業的發展趨勢及我司長期的工程經驗，設計采用海康門禁控制器和管理軟件系統，連接危險區井田防爆門禁讀卡器和井田防爆電磁鎖及防爆出門按鈕，為業主構建一個先進、實用、可靠的安全防范和智能卡應用系統，為公司日后運營提供良好的技防、技管手段。
防爆門禁系統設計采用網絡化的設計思路，系統軟、硬件配置將采用模塊化、開放式結構，便于系統擴展。
4.1 系統組成
門禁系統由感應卡、海康防爆門禁控制主機、危險區的井田防爆門禁讀卡器、井田防爆門禁電磁鎖、井田防爆門禁出門按鈕、發卡器、管理中心軟件等組成。
防爆門禁管理系統通過井田防爆讀卡器辯識，使得只有經過授權的人才能進入受控的區域門組，井田防爆門禁讀卡器能讀出卡上的數據讀取信息并傳送到海康門禁控制器，如果允許出入，門禁控制器中的繼電器（Relay）將操作井田防爆電磁鎖開門，開門后防爆電磁鎖及時將門的開關狀態反饋到海康門禁控制器上，管理中心通過能設別門的開關狀態。
防爆門禁管理系統采用非接觸式讀卡方式，同時可以采用多種門禁管制方式（單向刷卡、雙向刷卡等），對使用者授于不同的進出權限，進行多級控制；對公司內不同的區域及特定的門及通道進行進出管制，系統可聯網實時監控。
本系統由安裝在危險區的井田防爆門禁讀卡器和井田防爆門禁電磁鎖，防爆出門按鈕設備連接至防爆箱內的門禁控制器上，門禁控制器通過網絡或光纖連接到安全區的核心交換機上，防爆區域的計算機網絡系統統一為防爆門禁系統配置控制專網（通過劃分VLAN的方式），實現安全區的防爆門禁管理軟件和危險區的防爆門禁硬件系統的網絡接入與系統數據交互。防爆門禁系統總體結構示意圖如下：
海康防爆門禁系統采用分布式構架：
管理層：
Ø 門禁主機直接通過TCP/IP與上層門禁工作站/服務器實現數據信息傳輸，且傳輸的數據都采用特殊的加密處理，具有很高的安全性。設備聯網的目的是資源共享和信息交換，人員資料和邏輯判斷均由網絡控制器完成，網絡控制器可以在TCP/IP網絡癱瘓的情況下獨立工作。下端接入門組控制設備，提供全功能的門禁的監控功能。
控制層：
Ø 海康門禁控制器安裝在IICT6防爆控制箱內，防爆門禁主機下端接入終端門組設備，實現下端井田防爆讀卡器數據的采集，井田防爆電磁鎖信號的控制；可直接接入報警、門磁、消防等信號，實現消防硬聯動和報警聯動并記錄相關動作。
應用終端層：
Ø 應用層設備有井田防爆電鎖、井田防爆讀卡器、井田防爆開門按鈕等。
4.3 防爆門禁認證方式
針對各受控門的特點，門禁系統采用以下幾種管制方式實現對各出入口的監視和控制，具體如下：
單門單向管制：
進門刷卡（或刷卡加密碼、密碼、感應卡識別）、出門按鈕開門；
雙門單向管制：
進門刷卡（或刷卡加密碼、密碼、感應卡識別）、出門按鈕開門；
單門雙向管制：
進門刷卡（或刷卡加密碼、密碼、感應卡識別）、出門刷卡（或刷卡加密碼、密碼）。
雙門雙向管制：
進門刷卡（或刷卡加密碼、密碼、感應卡識別）、出門刷卡（或刷卡加密碼、密碼）。
以上幾種門禁管制模式，需結合具體的管理需要進行設定。
4.4 防爆門禁管制方式
防爆門禁管理系統基本功能是對防爆區域內各重要部門、消防控制室、設備機房，危險區域等重要部位的通行門，以及主要的通道口進行出入監視和控制。防爆門禁系統可采用以下二種方式實現對項目管理區域內的出入口進行監控。
第一種方式：安裝一把井田JT-3600防爆電磁鎖，是在需要監視和控制的危險區通道門（如：樓梯間通道門、防火門、弱電井門等）上，安裝一把井田JT-3600防爆電磁鎖，井田防爆電磁鎖內還有防爆門磁，通過門的開關能反饋給控制器信號，同時會向系統監控管理中心發出該門開、關的狀態信號，同時系統監控管理中心將該門開、關的時間、狀態、地址，記錄在系統電腦硬盤中。系統監控管理中心除了可以監視這些門的狀態以外，還可以直接控制這些門的開啟和關閉，也可以利用時間響應程序，設定某一時間區間(如：上班時間的8:30-18:00)，門處于開啟的狀態，當下班以后， 門處于閉鎖的狀態。也可以利用事件響應程序，如當發生火警時，聯動相應樓層的通道門、防火門立即自動開啟。
第二種方式：安裝井田JT-3600防爆電磁鎖和井田JT-IICT6/A防爆讀卡器，防爆出門開關，是在需要監視、控制和身份識別的門上安裝全套井田防爆門禁讀卡器和井田防爆電磁鎖，可以靈活的管制人員進出權限和時間范圍，本防爆門禁系統功能的靈活性強。
防爆門禁系統與消防系統聯動，協同運作，當緊急情況發生時，消防通道的門能自動打開。海康門禁系統可以提供軟件或硬件兩種消防聯動模式。
當發生火災時，由消防控制主機給出指令，通過海康威視iVMS-8700智能建筑綜合管理平臺軟件內部聯動的方式控制相關區域門禁開啟。如有火災報警事件，則自動捕捉各種火災事件，以亮顯、聲效等展現火災的動態效果，將信息窗放在首要位置以提供報警詳情。管理員可直接在互動的界面上點擊圖標獲取不同區域的詳細信息，以及根據預先軟件編程自動向系統中的多種設備發送聯動指令，如根據報警的區域按照預設的疏散線路打開或關閉相關的通道門。
根據消防要求，門禁系統的消防聯動多采用硬件聯動模式。門禁系統有硬件的輸入聯動模塊，提供硬件的實時消防聯動。硬件聯動的信號通過輸入板輸入，結合系統結構的設計，或者系統聯動模塊的設定，完成消防聯動的要求；也可以提供同一時間全部聯動的功能。硬件聯動實施方案如下：
通過調整和合理安排電源的布線方式，結合接入樓層弱電井的消防信號，直接通過電源的切換，當緊急狀態發生時，系統能夠滿足斷電開門的功能。
Ø 門禁消防聯動以樓層為分區；
Ø 要求消防干觸點信號接入相應區域的弱電間，以便門禁系統接受并強切相關區域的受控門；
Ø 接收消防信號后，響應區域的門被強制打開并同時向消防系統提供消防的反饋信號，以便消防系統確認；
Ø 消防鄰層強切或者全樓斷電等消防控制，由消防系統統一控制完成。
根據多個案例顯示，消防規范N±1可以由消防系統N±1控制器實現，門禁系統接受消防系統N±1控制器的輸出信號即可。至于聯動邏輯，即“在一層以下的消防聯動次序是否為地下的所有層”等邏輯的設計和實現，均按照消防規范及消防系統要求而定。
海康威視iVMS-8700智能建筑綜合管理平臺將門禁控制系統無縫整合，實現對門禁子系統的配置、控制、管理與觸發相關聯動功能。
1) 可以在平臺里添加與管理門禁主機，配置門禁主機的硬件參數等，支持多種型號的門禁控制器、一體機，支持卡+密碼開門、多門互鎖、反潛回、門禁狀態自動切換、指靜脈開門等應用，滿足多種門禁使用場景。
2) 可以在平臺中對門禁主機的開關門機制進行配置與修改，包括計劃模板、常開時段、假日時段等，增加配置的靈活性。
3) 可以根據部門、人員、門禁點、門組進行授權，方法多樣，配置方便。
4) 權限下載支持多種下載模式：全部下載、異動下載、自動下載；操作便捷。
5) 門禁多門互鎖、反潛回配置、時段管制等配置；
6) 支持門禁事件和門禁下載查詢，并可按多種條件進行事件過濾，并以excel格式導出，方便事件的分析和存檔。
7) 可配置多種門禁報警事件，并可配置監控點、錄像、報警上墻等多種報警聯動。
8) 支持通過平臺控制門的開關，并在平臺中顯示門禁點開關門的狀態。
9) 將門禁子系統與視頻子系統有機關聯到一起，用戶可更方便的查看指定門禁點對應的監控點的視頻，并顯示刷卡人員信息，實時監控門禁狀態，提高園區安全性。
10)支持圖形化操作，在電子地圖中顯示門禁點，在地圖對門禁點進行開門、關門的操作；在電子地圖中報警聯動彈出門禁點對應的監控點的實時視頻的功能。
門禁系統采用非接觸式智能卡方式。系統可以采用多種門禁方式，對使用者進行多級控制；同時對項目內不同的區域和特定的門及通道進行進出管制。門禁系統能夠實現遠程管理，實施數據修改、安全密鑰驗證等功能。
發卡授權管理
系統采用集中統一發卡、分散授權模式。由發卡中心統一制發員工個人IC卡和管理卡，再由門禁系統獨立授予IC卡在本系統的權限。系統可對每張卡片進行分級別、分區域、分時段管理，持卡人可進出授權的活動區域。
設備管理功能
能實時監控門禁系統各級設備的通信狀態、運行狀態及故障情況，當設備發生狀態變化時自動接受、保存狀態數據；開啟多個監視界面對不同設備進行分類監管；實現各類設備的數據下載、信息存儲查詢及設備升級等操作。
實時監控功能
系統管理人員可以通過微機實時查看每個門區人員的進出情況（計算機屏幕上可以立刻顯出當前開啟的門號、通過人員的卡號及姓名、讀卡和通行是否成功等信息）、每個門區的狀態（包括門的開關，各種非正常狀態報警等）、系統硬件設備狀態（控制器是否正常等）；也可以在緊急狀態遠程打開或關閉所有的門區。
權限管理
系統可針對不同的受控人員，設置不同的區域活動權限，將人員的活動范圍限制在與權限相對應的區域內；對人員出入情況進行實時記錄管理。
Ø 實現對指定區域分級、分時段的通行權限管理，限制外來人員隨意進入受控區域，并根據管理人員的職位或工作性質確定其通行級別和允許通行的時段，有效防止內盜外盜。
Ø 系統充分考慮安全性，可設置一定數量的操作員并設置不同的密碼，根據各受控區域的不同分配操作員的權限。
Ø 限制區域內持卡人數量，在某個規定時間點內區域人數達到了規定進入人數限值時，新持卡人須在已進入區域的持卡人離開后才能進入該區域。每個區域的進入人數限值可自定義，每個進入人數限值的區域也可自定義。
特殊卡功能
門禁系統可支持以下特殊卡功能：
Ø 臨時卡，用于丟失卡的普通員工。臨時卡記錄了員工的識別號。使用者在安全區域內的行蹤可以監控。臨時卡的有效期短，通常為一天，可根據管理需要調整。
Ø 訪客卡，用于發放給來訪到安全區域的訪客。訪客卡的有效期短，通常為一天或幾個小時，甚至一卡只限使用一次，離開安全區域后即刻失效。訪客卡可根據進入的區域的不同設置不同的時間限制。
動態跟蹤監測功能
系統以讀卡點采集的人員讀卡數據為判斷依據，跟蹤監測持卡人當前所處的大致位置、移動方向等情況，并通過系統工作站的顯示終端隨時查看人員的移動狀況等。系統也可跟蹤訪客的方位、訪問的區域及在同一安全區域的訪客人數等，便于分析訪客的行蹤以區分普通路線和訪客的目的地。
動態電子地圖功能
以圖形的形式顯示門禁的狀態，比如當前門是開門還是關門狀態，或者是門長時間打開而產生的報警狀態。此時管理人員可以透過這種直觀的圖示來監視當前各門的狀態，或者對長時間沒有關閉而產生的報警門進行現場察看。同時擁有權限的管理人員，在電子地圖上可對各門點進行直接地開/閉控制。
出入記錄查詢功能
系統可實時顯示、記錄所有事件數據；讀卡器讀卡數據實時傳送給計算機，可在管理中心電腦中立即顯示；持卡人（姓名、照片等）、事件時間、門點地址、事件類型（進門刷卡記錄、出門刷卡記錄、按鈕開門、無效卡讀卡、開門超時、強行開門等）等如實記錄且記錄不可更改。報警事件發生時，計算機屏幕上會彈出醒目的報警提示框。系統可儲存所有的進出記錄、狀態記錄，可按不同的查詢條件查詢，并生成相應的報表。
刷卡加密碼開門功能
在重要房間的讀卡器(需采用帶鍵盤的讀卡器)可設置為刷卡加密碼方式，確保內部安全，禁止無關人員隨意出入，以提高整個受控區域的安全及管理水平。
邏輯開門功能（多重卡）
同一個門需要二人或多人同時刷卡才能打開電控門鎖，以防止單人單獨進入受限或高度安保的區域。設定某些重要門點如金庫等，只有兩人同時讀卡才能開門。
脅迫碼功能
支持防脅迫密碼輸入功能（需采用帶鍵盤式讀卡器）。當管理人員被劫持入門時，可讀卡后輸入約定脅迫碼進門，在入侵者不知情的情況下，中心將能及時接收此脅迫信息并啟動應急處理機制，確實保障該人員及受控區域的安全。
防尾隨功能
持卡人必須關上剛進入的門才能打開下一個門。本功能是防止持卡人尾隨別人進入。在某些特定場合，持卡者從某個門刷卡進來就必須從某個門刷卡出去，刷卡記錄必須一進一出嚴格對應。進入進門未刷卡，尾隨別人進來，出門刷卡時系統就不準他出去，如果出門未刷卡，尾隨別人出去，下次就不準他進來。或者某人刷卡進來后，從窗戶將卡丟給其他人，試圖進來，系統也會拒絕該人刷卡進來。該功能可為落實誰何時處于某個區域提供有效證據，同時有效地防止尾隨，對于維持良好門禁管理秩序有積極的意義。
反潛回功能
持卡人必須依照預先設定好的路線進出，否則下一通道刷卡無效。本功能與防尾隨實現的功能一樣，只是方式不同。配合雙向讀卡門點設計，系統可將某些門禁點設置為反潛回，限定能在該區域進、出的人員必須按照“進門→出門→進門→出門”的循環方式進出，否則該持卡人會被鎖定在該區域內或外。
防反傳（Anti_Passback）功能
用于防止一個人進入防區后，把卡遞給后一個人進入；即防止沒有外出，而在同一門禁點有兩次進入的情況。這個功能需在門禁點的出入口都裝有讀卡器才能實現，若持卡人試圖兩次通過同一入口，就會產生防反傳違規事件。
多門互鎖功能
許多重要區域，通行需經過兩道門或多道門，要求多道門予以互鎖，以方便有效地控制尾隨或者秩序進入。可以有效地控制入侵的難度和速度，為保安人員處理突發事件贏得時間。互鎖的門可實現相互制約，提高系統安全性。當第一道門以合法方式被打開后，若此門沒關上，則其他門不會被打開；只有當第一道門關閉之后，其他門才能夠被打開一個。
強制關門功能
如果管理員發現某個入侵者在某個區域活動，管理員可以通過軟件，強行關閉該區域的所有門，使得入侵者無法通過偷來的卡刷卡或者按開門按鈕來逃離該區域，通知保安人員趕到該區域予以攔截。
異常報警功能
系統具有圖形化電子地圖，可實時反應門的開關狀態。在異常情況下可以實現平臺報警或聯動報警器報警，如非法侵入、門超時未關等。
緊急點名功能
在放生定義的緊急事件時自動觸發緊急點名事件，在規定的安全集合點由到達人員在設置好的讀卡器或手持讀卡器上進行刷卡，系統將自動統計沒有到達集合點但在公司區域的人員信息，并可直接查看未到達人員的最后刷快點（快速定位）。
圖像比對功能
系統可以在刷卡時自動彈出持卡人的照片信息，供管理員進行比對。
消防報警功能
系統可與火災自動報警系統聯動。如發生火警時，保證自動釋放相關區域的通道的門禁管理，使內部人員及時外逃且消防人員可以順利進入實施滅火救援。
與視頻監控聯動
門禁系統中最大的安全隱患是非法人員盜用合法卡作案。為了防止有人盜用他人合法卡作案，保證刷卡記錄的真實性，系統要求每次刷卡都能聯動視頻抓拍下刷卡人照片或保存下刷卡時的錄像資料。
集成功能
系統具有開放型結構，便于擴展和聯網。門禁系統可提供OPC、ODBC等接口，以實現與其他系統的集成。
門禁特殊功能（選配）
門禁系統除可支持刷卡、軟件等開門方式外，還提供了語音電話開門、短信開門等功能。該功能的實現可為遺忘帶卡人員出入門禁帶來便利，進一步提高了系統應用的靈活性。
WEB查詢功能（預留）
通過Intranet/Internet，海康系統具有網絡查詢功能。根據不同的授權，可以進行網絡管理系統信息查詢，甚至可以通過網絡控制相應的受控點。
支持脫機工作
控制器可脫機（與管理主機失去聯系）工作，并且不影響進出門；當門禁與管理中心重新建立通訊時，控制器能實時上傳事件信息。
5.1 場景:辦公室門禁

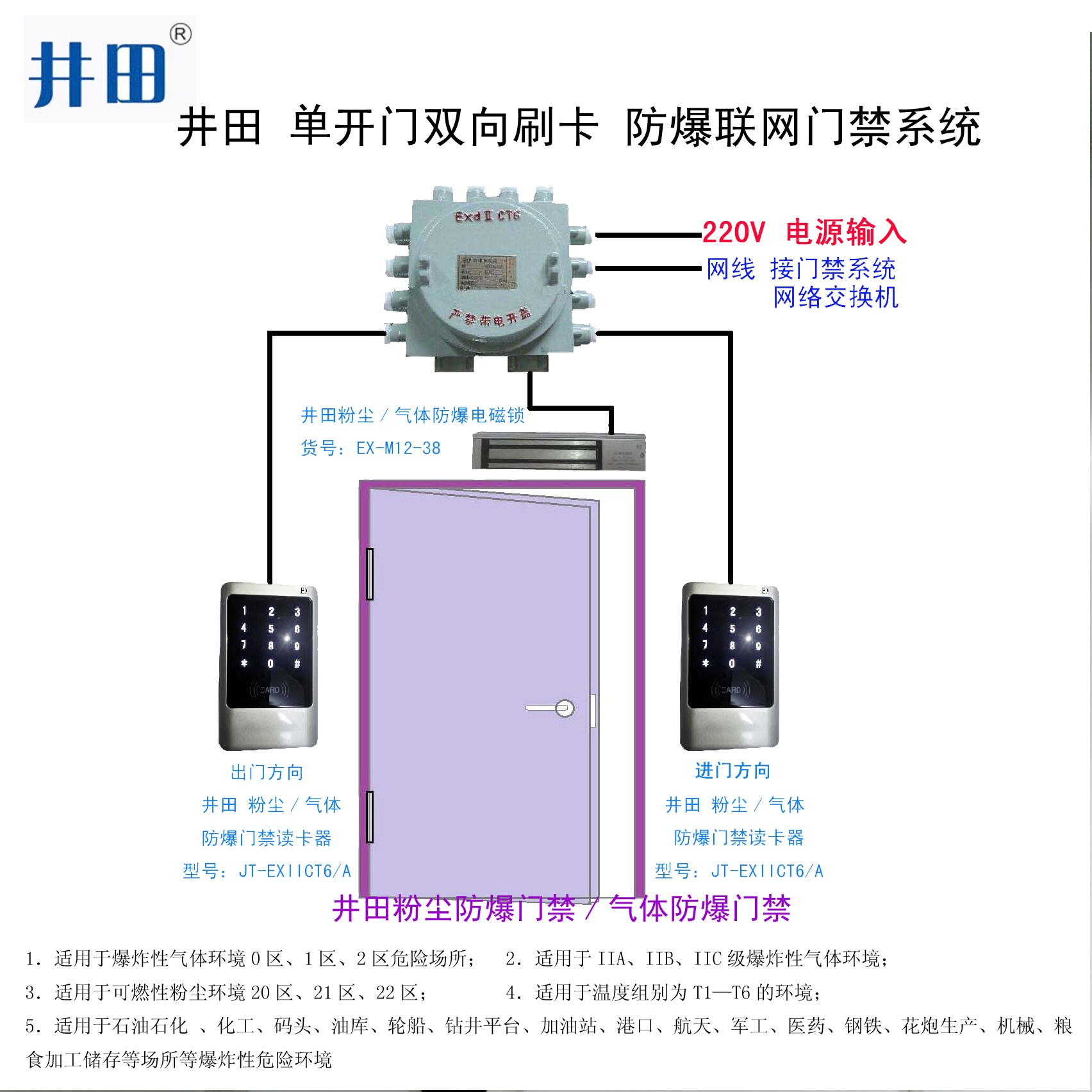

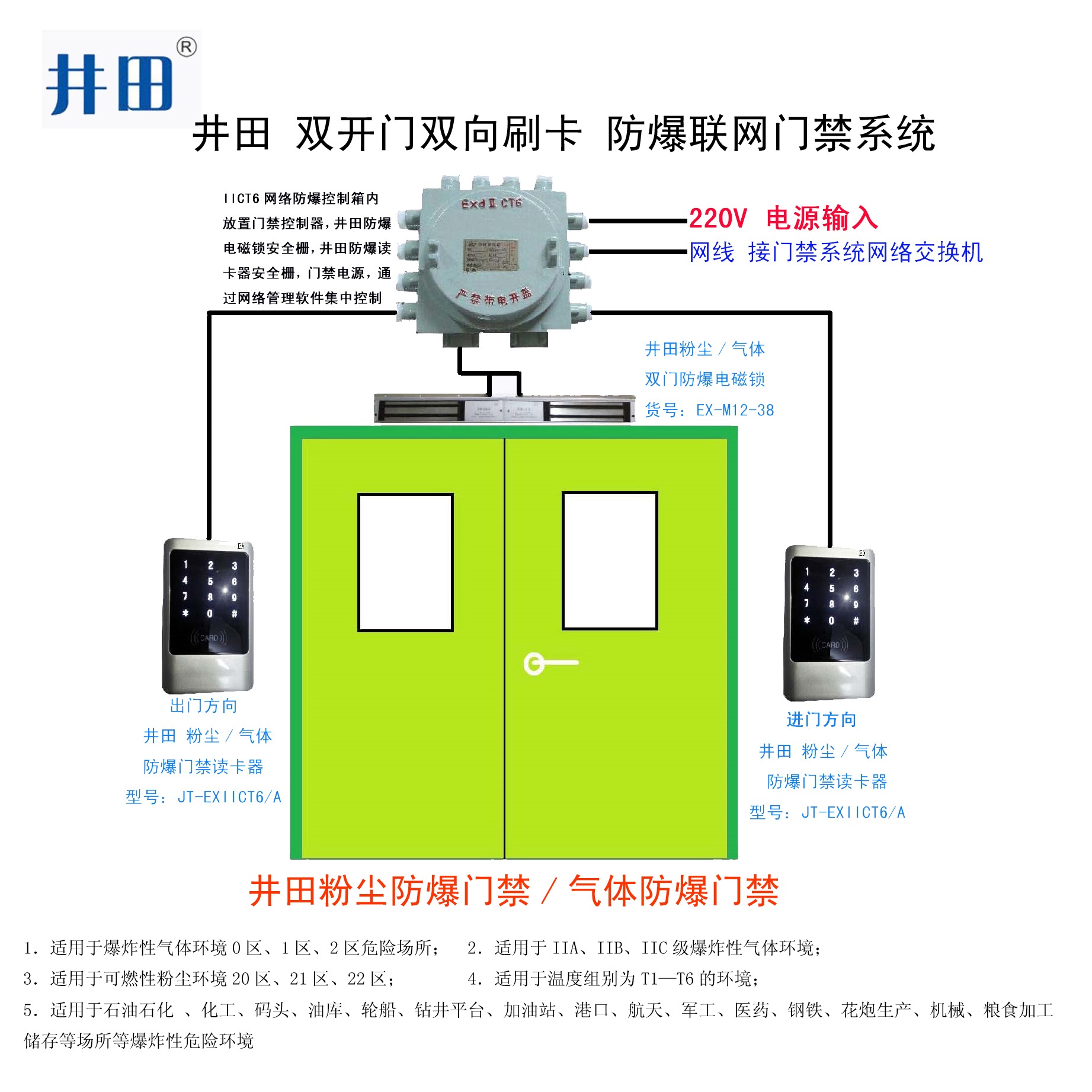

石油化工危險區防爆門禁常見的進出方式是二種：1、單向刷卡，刷卡進入，出門通過防爆開門按鈕。2、雙向刷卡，里外各安裝一個井田JT-EXIICT6/A防爆讀卡器，實現進出門雙向刷卡，利用現有的門直接安裝防爆門禁，現有的門需要保證門的開關靈活，需要配有閉門器，門有單開和雙開之分，單開門配單門防爆電磁鎖，雙開門配雙門防爆電磁鎖，

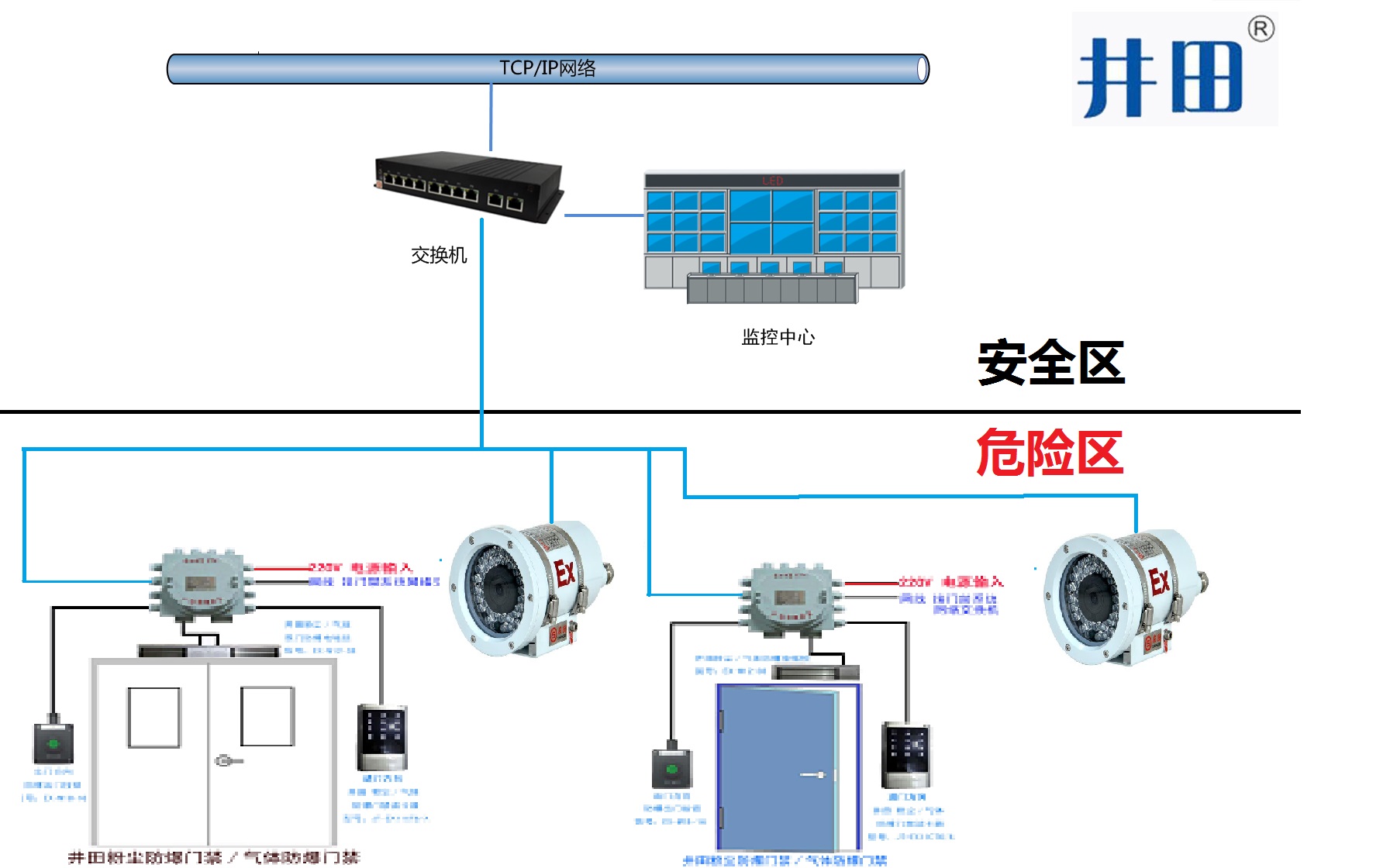

5.1.2 防爆門禁產品拓撲圖
|
產品 |
型號 |
說明 |
|
門禁主機 |
DS-K2602 |
二門網絡型門禁主機，可以控制2個門 |
|
門禁控制器防爆箱 |
BJX |
400*400*200 防爆等級：EX ia IIC T6 Ga |
|
井田防爆門禁讀卡器 |
JT-EXIICT6/A |
單向刷卡的門，每個門配置1個； 雙向刷卡的門，每個門配置2個； |
|
井田防爆開門按鈕 |
EX-M18-16 |
單向刷卡的門，每個門配置一個 |
|
井田防爆電磁鎖 |
JT-3600 |
單開的門，配置1把JT-3600防爆鎖； 雙開的門，配置一把JT-3600(雙)雙門防爆鎖 |
在危險區重要的通道門處，要安裝視頻頭，實現人員刷卡聯動視頻抓怕功能，若門被外力開啟或其他非法方式打開時，立即聯動視頻錄像功能并將視頻信息發送到管理中心電子屏幕上，同時軟件發出報警信息。
5.2.2 防爆門禁產品拓撲圖
|
產品 |
型號 |
說明 |
|
門禁主機 |
DS-K2602 |
二門網絡型門禁主機，可以控制2個門 |
|
門禁控制器防爆箱 |
BJX |
400*400*200 防爆等級：EX ia IIC T6 Ga |
|
井田防爆門禁讀卡器 |
JT-EXIICT6/A |
單向刷卡的門，每個門配置1個； 雙向刷卡的門，每個門配置2個； |
|
井田防爆開門按鈕 |
EX-M18-16 |
單向刷卡的門，每個門配置一個 |
|
井田防爆電磁鎖 |
JT-3600 |
單開的門，配置1把JT-3600防爆鎖； 雙開的門，配置一把JT-3600(雙)雙門防爆鎖 |
|
防爆數字攝像頭 |
待定 |
每個需要刷卡視頻聯動功能的門配置一臺 |
|
產品型號 |
設備名稱 |
品牌 |
主要技術參數 |
數量 |
|
DS-K2604 |
TCP/IP 4門門禁控制器（含電氣組） |
海康 |
CPU：32Bit |
|
|
JT-EXIICT6/A |
防爆感應式讀卡器 帶按鍵 |
井田 |
工作電壓：12VDC 防爆標志：EX ia IIC T6 Ga / Ex ibD 21 T80 |
|
|
JT-90011 |
防爆門禁電源安全柵 |
井田 |
防爆標志：Ex ib Gb IIC T6 |
|
|
JT-9007 |
防爆門禁讀卡器信號安全柵 |
井田 |
防爆標志：Ex ib Gb IIC T6 |
|
|
JT-3600 |
氣體粉塵防爆電磁鎖 |
井田 |
防護等級：IP68 輸入電壓:+12VDC |
|
|
JT-90010 |
防爆磁力鎖電源安全柵 |
井田 |
防爆標志：Ex ib Gb IIC T6 |
|
|
EX-M18-16 |
防爆開門按鈕 |
井田 |
防爆標志：EX de II C T6 Gb Ex Td A21 IP65 T80 C |
|
|
BJX |
防爆門禁控制箱 |
井田 |
適用于爆炸性氣體環境1區、2區危險場所； 防爆標志： ExeIICT T6、DIP A20 TA T6； 進出線數量：按客戶要求 |
|
7.1 DS-K26系列門禁主機
DS-K26系列門禁主機是新一代的門禁主機，功能強大，設備運行穩定，采用最新的架構設計，采用TCP/IP網絡和RS485雙通訊接口設計，通訊數據采用特殊加密機制強化系統安全，可脫機運行，具有防拆設計。
功能特性
Ø 32位高速處理器，性能強勁、速度快。
Ø 支持TCP/IP網絡通信，網速自適應，通訊數據采用特殊加密處理，更安全，無泄密之憂。
Ø 主機可支持長度為20位的卡號識別和存儲。
Ø 主機可存儲10萬筆合法卡，30萬筆刷卡記錄。
Ø 主機支持多門互鎖功能、反潛回功能、多重卡開門功能、首卡開門功能、超級卡和超級密碼開門、在線升級功能、中心遠程開門功能。
Ø 主機具讀卡器防拆報警功能、門未關妥報警功能、門被外力開起報警功能、開門等待超時報警功能、脅迫卡和脅迫碼報警功能、黑名單報警、非法卡超次刷卡報警功能。
Ø 主機報警輸入支持防短、防剪功能。
Ø 主機同時支持RS485接口和韋根接口讀卡器的接入，RS485接口采用雙接口設計，支持環路斷點故障檢測和冗余功能；韋根格式支持W26、W34、W37等多種格式，無縫兼容第三方韋根接口讀卡器。
Ø 主機支持普通卡/殘疾人卡/黑名單/巡更卡/來賓卡/脅迫卡/超級卡等多種卡片類型。
Ø 多種狀態燈顯示功能。
Ø 支持NTP校時、手動校時、自動校時功能。
Ø 脫機記錄保持功能、支持紀錄儲存空間不足警告功能。
Ø 主機具有備用電池設計、看門狗設計、防拆功能。
Ø 主機斷電后數據可以永久保存。

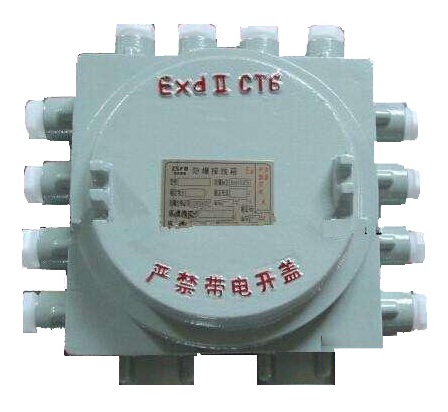

7.2防爆門禁控制箱介紹：
本產品門禁控制器防爆箱，產品有蓋，體和引入裝置組成，內置門禁控制器和安全柵
█ 適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等爆炸性危險環境；
█ 產品特點
1． 接線箱外殼采用優質鋼板或鋁合金壓鑄成型，產品經過高速拋丸處理后，高壓靜電噴塑，顏色灰色，外形美觀；
2． 本產品分為隔爆型防爆產品與增安型防爆產品，內部可裝各種接線端子，接線方便；
3． 采用國家標準設計，可選擇壁掛式和落地式等；
4． 可按客戶要求加裝防護箱，能夠達到更高的戶外防護效果；
5． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
6． 布線方式，鋼管或電纜、防爆軟管均可；
7． 可根據用戶要求特殊定制；
█ 技術參數
防爆標志： ExeIICT T6、DIP A20 TA T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
進出線數量：按客戶要求
螺紋規格：DN15-DN100/G1/2-G4寸

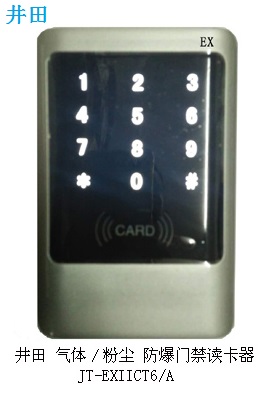

7.3井田防爆門禁讀卡器電器參數：
防爆門禁讀卡器
品牌：井田
防爆合格證編號：CYB17.1016X
型號：JT-EXIICT6/A
訂貨號：EX-M17-D6
產品標準：Q/HL001-20
防爆標志：EX ia IIC T6 Ga / Ex ibD 21 T80
井田JT-EXIICT6/A防爆門禁讀卡器
工作電壓：12VDC
靜態電流：小于30毫安
動態電流：小于100毫安
輸出格式：國際標準 Wiegand 26 / 34
傳輸距離：最遠可達100米
使用環境：-20℃至+40℃；
配線長度：6米
采用金屬機身，觸摸屏按鍵
尺寸115MM*70MM*20MM
防爆標志：EX ia IIC T6 Ga / Ex ibD 21 T80
適用于爆炸性氣體環境0區、1區、2區危險場所；
適用于IIA、IIB、IIC級爆炸性氣體環境；
適用于可燃性粉塵環境21區、22區；
適用于溫度組別為T1—T6的環境；
7.4防爆門禁電源安全柵
產品型號：JT-90011
訂貨號：EX-M15-23
防爆標志：Ex ib Gb IIC
尺寸：85*70*19
電器參數：Uo:12V Io：102mA Po：0.316W Co:1.411 Lo:3
7.5防爆門禁讀卡器信號安全柵
產品型號：JT-9007
訂貨號：EX-M15-28
防爆標志：Ex ib Gb IIC
尺寸：85*70*19
電器參數：Uo:7.5V Io：295mA Po：0.56W Co:11.1 Lo:0.3
專業用于防爆門禁配套使用，防爆門禁信號安全柵安裝在安全區或防爆箱內，連接危險區的防爆門禁信號，
防爆門禁信號安全柵主要用于各種門禁維根26和維根34等信號安全柵。

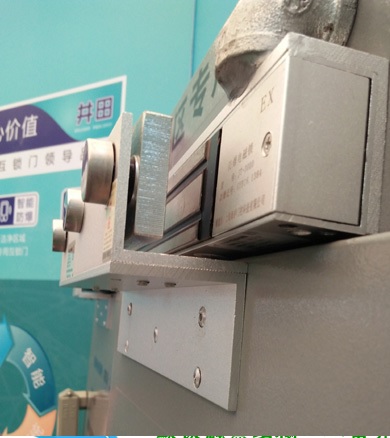

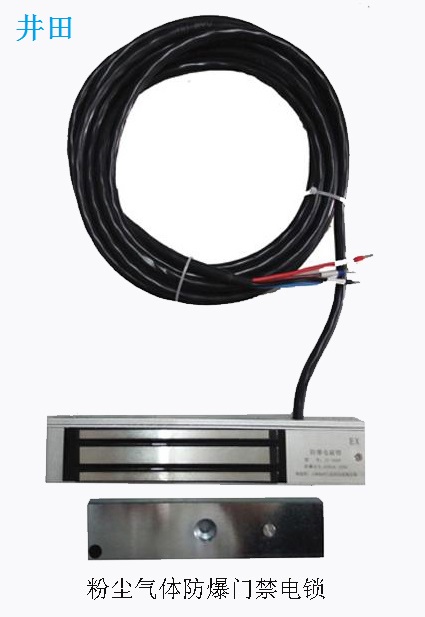

7.6井田單門防爆磁力鎖電器參數：
防爆合格證編號：GYB16.1384X
品牌：井田
名稱：防爆電鎖
型號：JT-3600
防護等級：IP68
國際認證：CE
防爆標志：EX ia IIC T6 Ga / Ex ibD 20 T80
可用氣體于爆炸性環境：0區，1區、2區
可用粉塵環境爆炸性環境：20區，21區、22區
防爆合格證編號：GYB16.1384
產品標準：Q/HL002-2016
制造商：上海海櫨門控科技有限公司
輸入電壓:+12VDC
最大電流:150mA
標準吸力:240Kg
防爆等級：EX ia IIC T6 Ga / Ex ibD 20 T80
防護性能：內置突波吸收器
狀態檢測：內置防爆門磁功能,(無需另外安裝防爆門磁）
引線長度：6米
標配線纜：耐火線
開門方式：斷電開門，具有很高的安全性
適用范圍：防火門、木門、玻璃門、金屬門
性能測試：六道出廠測試程序
適用門型：單開門
7.7井田防爆磁力鎖電源安全柵
防爆合格證編號：GYB17.1148
產品型號：JT-90010
訂貨號：EX-M15-33
防爆標志：Ex ib Gb IIC
尺寸：85*70*19
電器參數：Uo:15V Io：160mA Po：0.60W Co:0.58 Lo:1.2

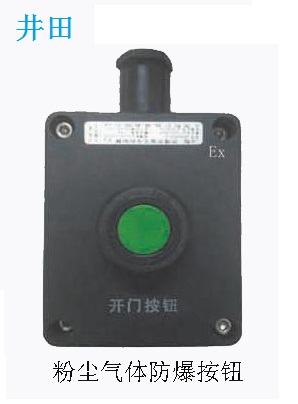

7.8防爆門禁出門開關
訂貨號：EX-M18-16
防爆門禁出門開關，采用專用的防爆按鈕，
防爆標志：EX de II C T6 Gb Ex Td A21 IP65 T80 C
安裝形式 立式
安裝方式 表面安裝
負載 12V-220V
外觀尺寸 80×80mm
防護等級：IP65
安裝在危險區的門內側，連接防爆門禁設備，用于防爆門禁出門使用，
第八章 安裝事項
8.1防爆電磁鎖安裝方法：
井田防爆電磁鎖安裝方法：
其中防爆磁力鎖安裝于已有門體與門框處，和防爆控制器連接；

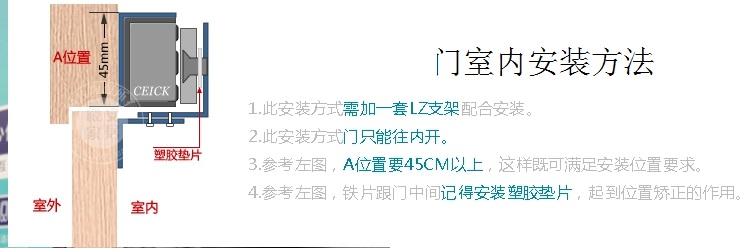

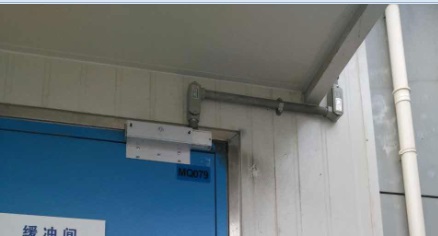

上圖防爆電磁鎖室內安裝方法

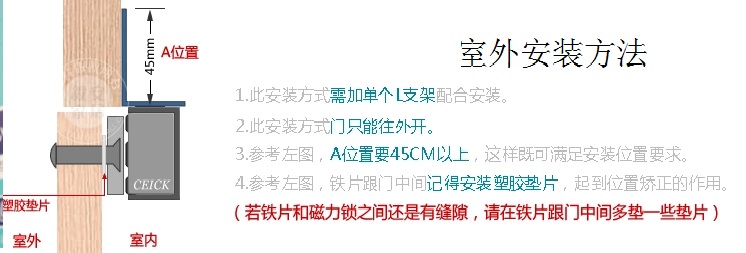

上圖防爆電磁鎖室外安裝方法

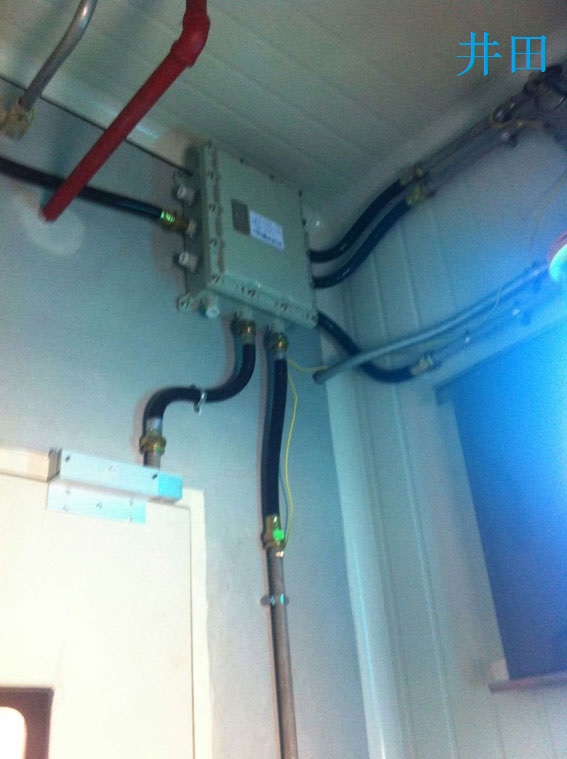

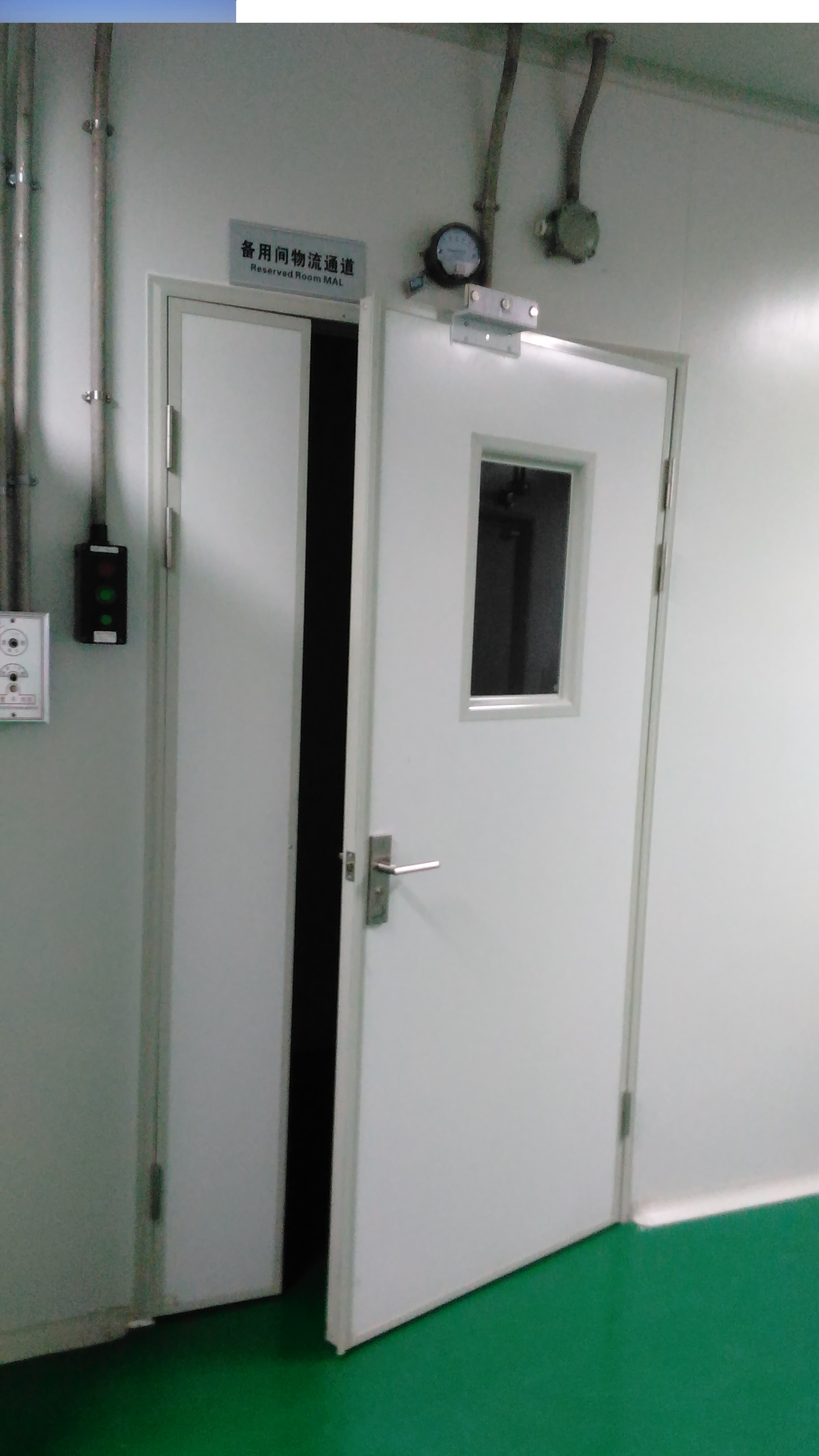

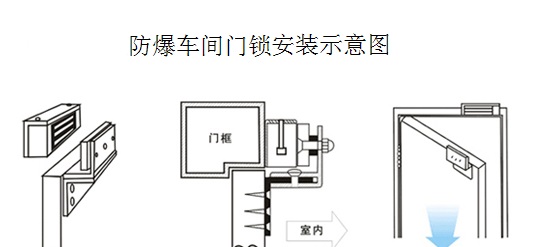

防爆區域安裝防爆門禁電鎖效果圖
防爆區域的防爆電磁鎖安裝方法：
防爆門禁讀卡器安裝于門把手旁邊墻體上，如需人員進出都有管理記錄，內外側均需安裝；
|
防爆門禁讀卡器安裝于門把手旁邊墻體上，控制人員進出權限和人員進出記錄，內外側均需安裝；
如上圖：防爆箱安裝于門整體上方（如下圖）或墻體內部（通過防爆軟管連接），防爆箱內安裝防爆電鎖信號安全柵1個，防爆電鎖電源安全柵1個，防爆門禁電源安全柵2個和防爆門禁信號安全柵2個，DAB網絡門禁控制器，UPS及其他配件；
如：現場門體是鋁板門，在門扇的上方和門框的下方需要預留8公分寬的整條鋼板或鋼龍骨，給防爆鎖安裝和閉門器安裝受力使用，防爆門鎖的安裝方法和普通門鎖安裝方法有一定地區別，
防爆門鎖需要在門框上安裝專業的防爆鎖配件，要用鉚釘把防爆鎖的配件固定在門框相應位置上，然后再把鎖和配件之間固定，門扇上安裝防爆鎖門扇部分配件，用鉚釘固定在門扇上，這樣的安裝防爆磁力鎖非常牢固，安裝好看不見鉚釘，美觀，牢固，
備的安裝
防爆設備的自身重量和載重一般都較大，在實際安裝時先要選擇穩定、堅固的安裝面和足以承載設備總成的支撐設備。
設備的所有電氣連接接頭都應該處于防爆設備腔體或隔爆型防爆接線箱腔體內部，設備之間的連接使用防爆撓性管，防爆密封引線管應使用防爆設備隨機提供的產品或選擇符合現場環境防爆等的產品，根據危險區域的不同對于引線管穿入電纜后應加膠泥密封。
如果設備具有轉動或移動功能，引入設備的電纜和撓性管應該留有足夠的余量，避免引設備轉動拉斷撓性管接口及電纜，使裸線暴露在危險環境之中。
8.2:防爆門禁安裝注意要點：
爆炸性危險環境中的井田防爆門禁系統安裝
在爆炸性危險環境中工業井田防爆門禁系統安裝施工要遵守
有關的爆炸性危險環境電氣設備的安裝標準與規范，爆炸性危險環境電氣設備安裝標準執行。
線纜的敷設根據規范要求和經驗，在易燃易爆環境車間的配電線路設計一般都以橋架為主，鋼管與電纜溝的敷設為輔，所有使用的電纜應使用阻燃電纜。
線纜敷設的路由應盡量遠離爆炸源和爆炸性物質輸送的管道。對于爆炸性氣體環境中應考察易燃易爆氣體的比重，如果危險氣體的比重比空氣輕，線纜應盡量敷設在下面（沿墻或地埋）而對于危險氣體比空氣輕的環境，線纜應盡量敷設在上面（沿墻或架空）。
正常情況下，在±0.00m平面，先由室外橋架引入，進入室內后至設備附近沿墻或柱引下至電纜溝（敷設完畢后封死，以防進水和白蟻侵害），然后穿管沿地面敷設至設備旁，再用防爆撓性管接入到防爆設備。
對于高出±0.00m的平面上，電氣線路基本上都是由橋架架空引入，
然后由橋架穿管架空敷設至防爆設備旁，再用防爆撓性管接入防爆設備。敷設電氣線路的溝、橋架或鋼管所穿過的不同區域之間墻或樓板處的空洞應采用非燃性材料（如100#水泥砂漿）嚴密堵塞。電纜線路不應有接頭，穿線鋼管應采用低壓流體輸送用鍍鋅鋼管。管道連接處需套絲連接，32mm以下管徑至少需要套接5扣，32mm以上管徑至少需要套接6扣。
管道中間連接處還需要使用電氣連接線，確保管道電氣貫通。
8.3:防爆門禁安裝專用防爆工具
通常由鋼鐵材料制成的釬、鎬、錘、鉗、扳手、吊具等工具與設備在激烈動作或失手跌落時發生的摩擦、撞擊火花時隱蔽的點火源，因此在危險環境中安裝設備需要使用不發生摩擦及撞擊火花，甚至不產生熾熱高溫表面，由特殊材料制成的專用防爆工具。
鋼鐵材料的硬度時隨含碳量的增加而提高的，而鋼鐵材料中的碳時產生摩擦火花的根源。
防爆工具采用銅合金，在強度和硬度都較低的純銅中添加鈹、鋁、鈦、鎳、鎂等熔煉成銅基合金，強度和硬度得到提高，由于不含碳摩擦或撞擊時不會產生火花；銅合金的強度、硬度及導熱性都比鋼鐵材料好，局部摩擦點會發生塑性變形而避免摩擦能量集中在個別接觸點上，并且能將摩擦產生的熱量迅速分散到基體而減少摩擦撞擊點出現熾熱高溫的危險。
防爆工具一般分為防爆手工具、
防爆氣動和液動工具以及專用工具等，
包括各種扳手、鉗子、錘鑿、刀具等；
井田項目工程案例
項目名稱
中國寶武鋼鐵集團有限公司
上海光源國家重大科學工程
中國科學技術大學國家同步輻射實驗室
上海施耐德工業控制有限公司
甘肅省白銀天然氣管網工程
上海杜邦農化有限公司
立邦涂料(中國上海)有限公司
廣東粵港大地制漆有限公司
蘇州東瑞制藥有限公司
瓦克基地 德美瓦克公司
亞東石化(上海)有限公司
富德（常州）能源化工有限公司
淮安清江石油化工有限責任公司
安徽中石油昆侖徽商天然氣利用有限公司
安徽太和天然氣支線項目
中國石油化工股份有限公司安慶分公司
涉密軍工項目
海康防爆門禁管理系統解決案 ，井田防爆門禁海康控制系統方案，防爆門禁系統設計方案完整版
電子營業執照
滬公網安備 31010402000474號
